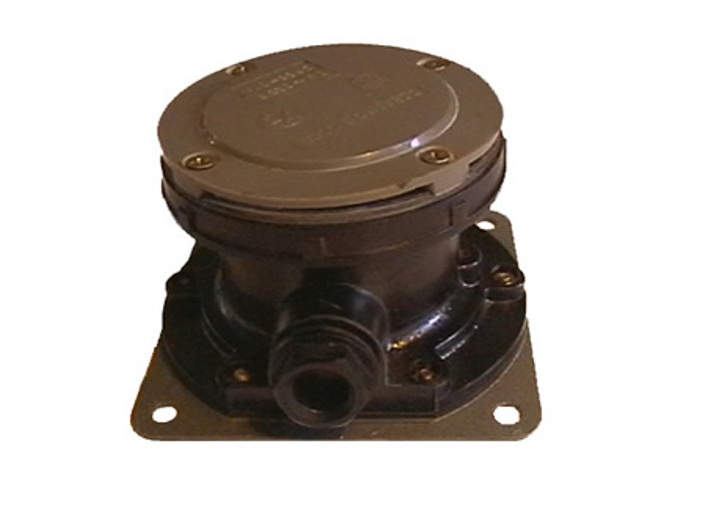

Сигнализатор уровня мембранный типа СУМ-1У2
Датчик сыпучих материалов СУМ-1 предназначается для контроля и автоматизации уровня зерна, песка и подобных сыпучих продуктов.
Эксплуатируется в производственном помещении, либо находится под каким-либо навесом, где разница между колебаниями тeмпературы, а также влaжности вoздуха на открытом воздухе и помещении не существенны. Для работы датчика СУМ-1 важен свободный доступ воздуха снаружи, и отсутствие попадания прямых солнечных лучей и различных климатических осадков.
| Параметры | Норма |
| Напряжение переменного тока, В | 220 |
| Ток, А | 2 |
| Частота тока, Гц | 50 |
| Усилие срабатывания, Н | 0,5±20% |
| Вероятность безотказной работы за 2000 часов наработки, не менее | 0,94 |
| Установленная безотказная наработка, циклов, не менее | 30000 |
| Средний срок службы, лет | 10 |
| Масса, кг, не более | 0,45 |
| Исполнение по степени защиты оболочкой | IP 65 |
Конструкция и принцип работы СУМ-1
Конструкция сигнализатора уровня мембранного не особо сложна. Датчик СУМ-1 имеет пластмассовый корпус, внутри стоит панель, имеющая микропереключатель. Контактная планка с регулировочной пружиной, рабочая резиновая мембрана, а так же тарелка мембраны тоже имеют расположение внутри корпуса. Наверху сигнализатора СУМ-1 У2 установлена крышка, которая в своем строении содержит компенсационную мембрану, предохранительную крышку.
Во время работы песок (зерно, щебень) давит через рабочую мембрану датчика, что передает информацию на шток переключателя, а далее на регулировочную мембрану. Срабатывает микропереключатель и начинается процесс передачи сигнала в цепи сигнализации и управления.
Если в процессе эксплуатирования рабочая мембрана перемещается, давление в сигнализаторе СУМ-1 будет постоянным, благодаря перемещению компенсационной мембраны.
