Описание

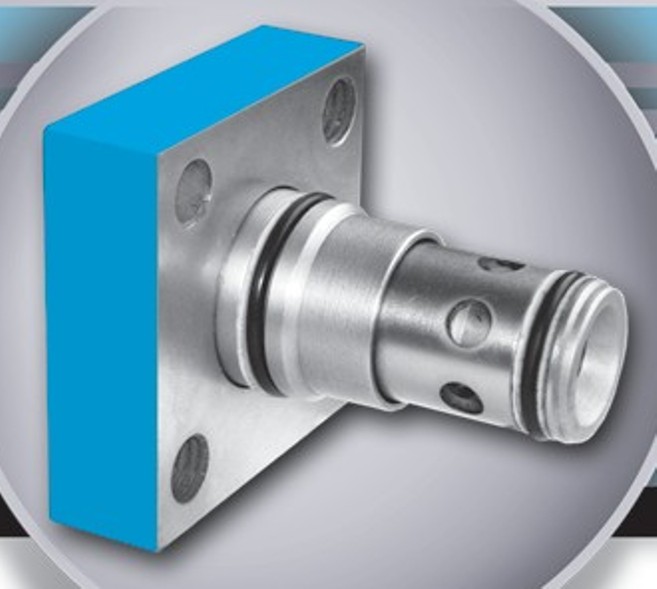

Гидроклапан МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф

Гидроклапаны МКОВ (клапаны обратные встраиваемые) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном.

Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.

Условия эксплуатации клапанов МКОВ:

- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

  • В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет:
  • для клапанов МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/мин;
  • МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКОВ-25/3Ф3 до 160 л/мин;
  • МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКОВ-32/3Ф3 до 320 л/мин;

Обозначение на гидравлических схемах:

Гидросхема клапана МКОВР - отверстие для входа рабочей жидкости под давлением;
А - отверстие для присоединения к другим устройствам.



Структура условного обозначения и размеры

МКОВ - */3Ф - Х - ХХХ - Х

Категория размещения:
2 - для общеклиматического исполнения;
4 - для районов с умеренным и холодным климатом.
Климатическое исполнение
УХЛ - для районов с умеренным и холодным климатом;
О - общеклиматическое
Исполнение по давлению открытия:
1 – 0,05 МПа;
2 – 0,15 МПа;
3 – 0,30 МПа;
Исполнение по условному проходу
16 –16 мм;
25 –25 мм;
32 –32 мм;
Типа аппарата: гидроклапан обратный встраиваемый, присоединительные размеры по СТ СЭВ 1865-79

Основные характеристики гидроклапанов МКОВ (клапанов обратных встраиваемых)

Обозначение Условный проход, мм Номинальное давление, МПа Давление открывания обратного клапана, МПа Номинальный расход, л/мин Масса, кг
МКОВ16/3Ф1 16 32,0 0,05 100 0,9
МКОВ16/3Ф2 0,15
МКОВ 16/3Ф3 0,3
МКОВ 25/3Ф1 25 32,0 0,05 160 1,7
МКОВ 25/3Ф2 0,15
МКОВ 25/3Ф3 0,3
МКОВ 32/3Ф1 32 32,0 0,05 320 2,7
МКОВ 32/3Ф2 0,15
МКОВ 32/3Ф3 0,3
