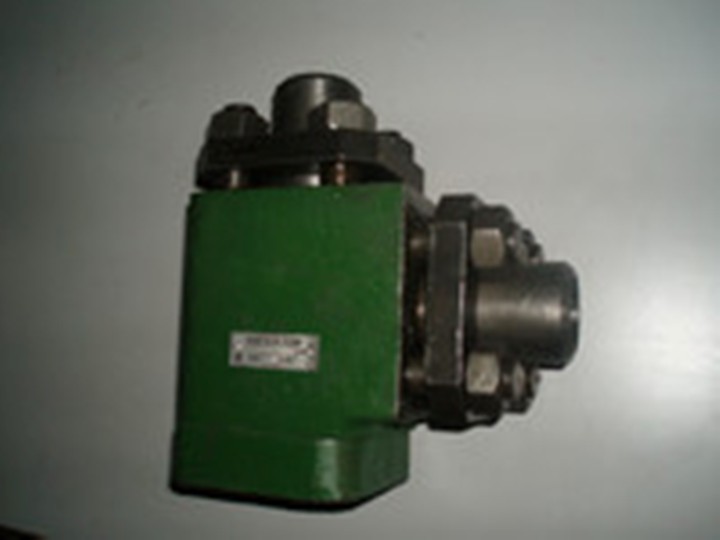

Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37
Гидроклапаны Г51-3... предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем. Обратные клапаны свободно пропускают поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапаны запирают поток.
Обратные клапаны Г51-3..., а также Г51-2... (устаревшее обозначение) должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении.Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Управляемые обратные клапаны (гидрозамки) с минимальным сопротивлением пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.
Исполнения по присоединению:
Клапан Г51-31, Г51-32, Г51-33, Г51-34, Г51-35 резьбовое присоединение.
Клапан Г51-36, Г51-37 фланцевое присоединение.
Основные параметры клапанов обратных Г51-3... (Г51-2...)
| Текущее (устаревшее) наименование | Условный проход, мм | Присоединение | Ном. давление на входе, МПа | Ном. расход жидкости, л/мин | Масса, кг |
| Г51-31 (Г51-21) | 8 | К1/4" | 20 | 16 | 1,2 |
| Г51-32 (Г51-22) | 10 | К3/8" | 20 | 32 | 1,2 |
| Г51-33 (Г51-23) | 16 | К1/2" | 20 | 63 | 1,6 |
| Г51-34 (Г51-24) | 20 | К3/4" | 20 | 125 | 1,6 |
| Г51-35 (Г51-25) | 32 | К1 1/4" | 20 | 250 | 5,45 |
| Г51-36 (Г51-26) | 40 | фланцевое | 20 | 500 | 14 |
| Г51-37 (Г51-27) | 50 | фланцевое | 20 | 800 | 33 |
Пример условного обозначения при заказе гидроклапана обратного с резьбовым присоединением К1/2", с условным проходом 16 мм, с номинальным расходом жидкости 63 литра в минуту, с номинальным давлением на входе 20 МПа, для работы в умеренном климате:
Гидроклапан обратный Г51-33 УХЛ4
