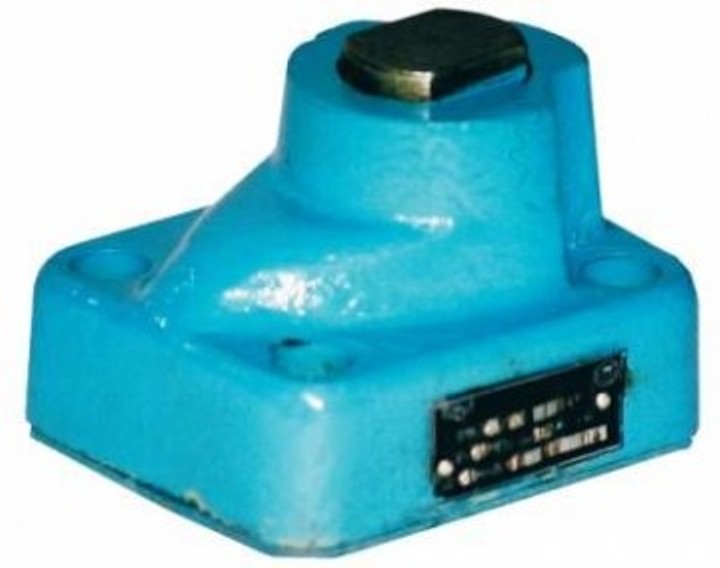

Гидроклапан обратный 1МКО (1МКО 10/20, 1МКО 20/20, 1МКО 32/20, 1МКО 10/32, 1МКО 20/32, 1МКО 32/32)

Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².   Основные параметры клапанов обратных 1МКО Наименование Условный проход, мм Габариты Ном. давление на входе, МПа Ном. расход жидкости, л/мин Масса, кг Гидроклапан 1МКО-10/20 10 78х65х60 20 40 1,2 Гидроклапан 1МКО-20/20 20 133х97х75 20 160 3,3 Гидроклапан 1МКО-32/20 32 127х127х102 20 400 6,4 Гидроклапан 1МКО-10/32 10 78х65х60 32 40 1,2 Гидроклапан 1МКО-20/32 20 133х97х75 32 160 3,3 Гидроклапан 1МКО-32/32 32 127х127х102 32 400 6,4 Условное обозначение клапана 1МКО 1М   КО   ХХ / ХХ   ХХХХ           Климатическое исполнение и размещение по ГОСТ 15150 Номинальное давление на входе: 20 - 20МПа, 32 - 32МПа Исполнение по условному проходу: 10 - 10мм, 20 - 20мм, 32 - 32мм Тип устройства - клапан обратный Присоединительные размеры, принятые в международном стандарте (по СТ СЭВ и ISO 4401)

     Пример условного обозначения гидроклапана обратного со стыковым присоединением с условным проходом 32 мм, с номинальным расходом жидкости 400 литров в минуту, с номинальным давлением на входе 20 МПа, с внутренними утечками не более 500 см³/мин, для районов с умеренным и холодным климатом, категория размещения 4:
     Гидроклапан обратный 1МКО32/20 УХЛ4.
